EDA仿真高性能存储解决方案

方案背景

——

EDA是指电子设计自动化(Electronic Design Automation)用于芯片设计时的重要工具，是半导体产业链最上游、最高端的产业，驱动着芯片设计、制造和终端应用的发展。利用 EDA 仿真工具，可以大幅降低芯片设计风险、减少试错成本。

存储挑战

——

EDA仿真主要分前端业务和后端业务。前端业务数据特点基本都是KB级别的小文件，对存储的要求就是更高的OPS。后端业务，主要是GB级别的大文件写场景，这类场景对存储性能要求高带宽。

混合业务，传统架构无法支撑

高负载下删除时，存储时延高，EDA软件卡顿。文件增长迅速，服务器本地磁盘容量受限，容易爆盘，数据可靠性无法保障。

存储性能不足，影响研制进度

需优化存算比例配置，以实现数据的高效流动和共享，减少延迟和功耗，从而最大化系统性能和模型训练效率。

卡脖子持续，加码封堵EDA

解决方案

——

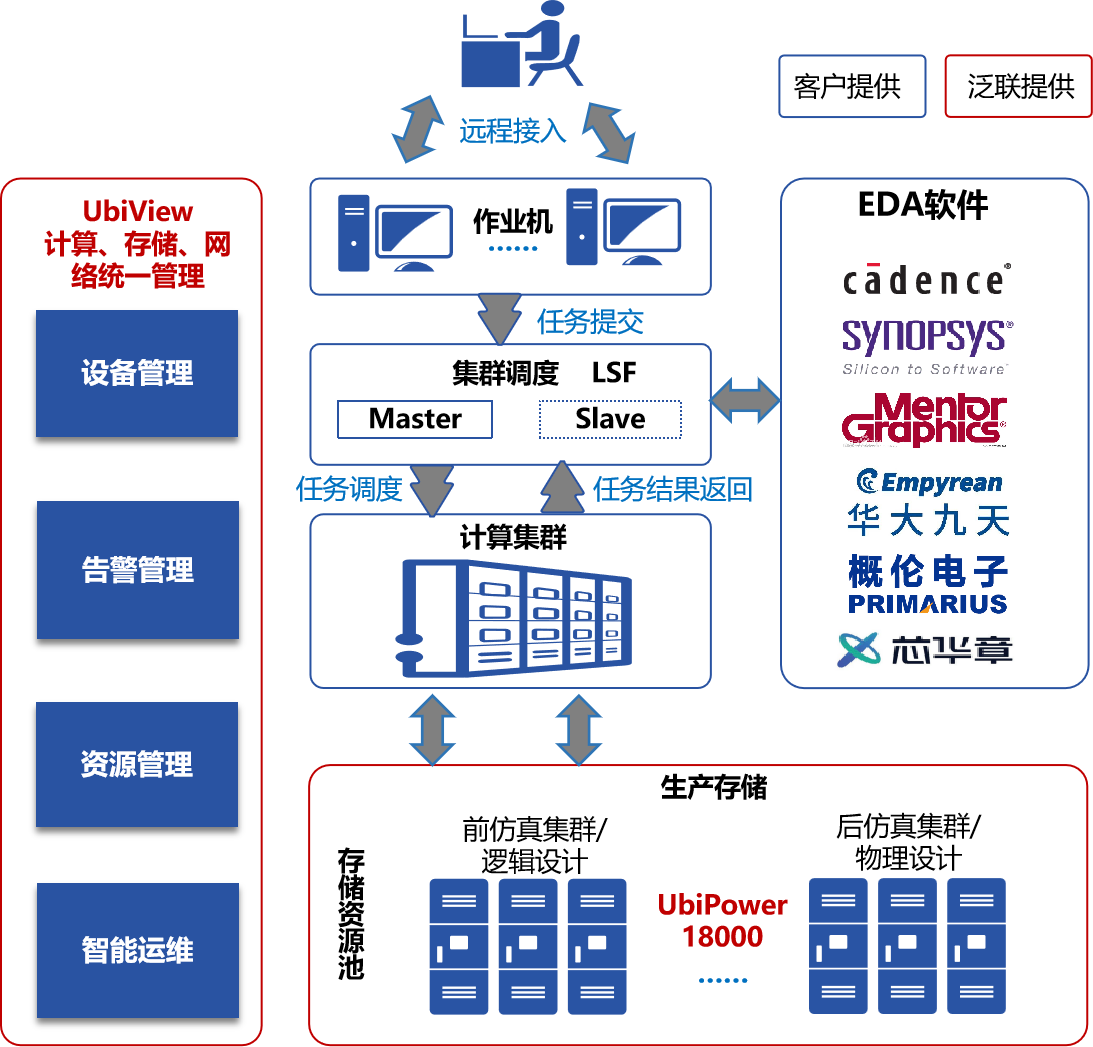

在EDA设计和仿真过程中，由于大量的仿真和测试验证作业需要并行运行，因此会产生巨大的IO负载。这对元数据、小文件和大文件都提出了极高的性能要求。泛联信息针对EDA仿真场景中IOPS与高带宽业务混合的特点，专门开发了基于UbiPower 18000分布式全闪存的解决方案。这一方案不仅满足了中大规模EDA集群并行访问数据的需求，还适应了混合型业务的工作环境。此外，该方案还能够将单个文件系统的容量从数TB级扩展到EB级，从而显著提高了EDA业务的处理效率。
